PROSTILT plots

Solution compléte systémique pour terrasses en céramique et en pierre

Véritables havres de paix, les espaces extérieurs comme le jardin, les terrasses autour de la maison ou sur le toit ou encore les balcons gagnent chaque année en importance pour la vie quotidienne. De plus en plus de maîtres d'ouvrage et de modernisateurs s’efforcent de perfectionner le centre de vie personnel par des espaces extérieurs agréables et de haute qualité. L’urbanisation a un impact de plus en plus réducteur sur les espaces habitables. Les plots permettent de réaliser de nouvelles surfaces pour des terrasses de toit, même si cela fut jusqu’à présent irréalisable pour des raisons de statique. Suite à cette évolution, ces types de plots sont de plus en plus utilisés comme supports pour des revêtements de haute qualité en dalles de céramique, béton ou pierre naturelle. Le système de plots et supports de plaques PROSTILT offre aux artisans et aux planificateurs une solution de haute qualité, développé et produit en Allemagne. Pour les utilisateurs qui ont une haute estime de la qualité et de la liberté de conception, PROSTILT est le système incontournable. Jugez par
vous-même.



PROSTILT garantit:
  • Domaines d’application universels Balcons, terrasses, loggias
  • Diverses possibilités de conception Pose avec joints croisés suivant une grande variété de modèles
  • Divers matériaux de revêtement Céramique pour l’extérieur, pierre naturelle, pierre reconstituée
  • Pose sécurisée contre le gel par surélévation du revêtement
  • Pose indépendante de la température Système exempt de ciment
  • Mise en oeuvre simple Maniabilité simple et rapide
  • Grand confort de marche Réduction des bruits de pas et d’impact
  • Solution de recouvrement de grande qualité Profilés de finition et de nez de marche
  • Possibilité de conception sans barrières avec caniveau de drainage

PROSTILT avec parement latéral

Informations complémentaires

A. PROSTILT profilé de recouvrement
B. PROSTILT Clip intérieur
C. PROSTILT Clip  supérieur
D. Languette de réception
E. PROSTILT angle extérieur

  • Recouvrement pour la conception de terminaisons de surfaces tridimensionnelles
  • Recouvrement des arêtes de coupe inesthétiques des dalles
  • Couverture d’ébréchures pouvant être causées par la coupe
  • Qualité : acier inoxydable (V2A), pratiquement indéformable, grande longévité, moderne

Pose / Mise en oeuvre

La réception du profilé de recouvrement PROSTILT (A) s’effectue au moyen de deux types de clips. Le clip inférieur (B) doit être positionné sous le plot pour maintenir la contremarche (parement latéral) au niveau de la partie inférieure. Le clip supérieur (C) se pose sur le plateau du plot où, maintenu par les écarteurs de joint, il fixe le bord supérieur de la contremarche. Le clip supérieur dispose de plus une languette de réception (D), destinée à l’accrochage du profilé de recouvrement. Pour fixer le profilé de recouvrement, nous vous recommandons d’effectuer des collages ponctuels avec la colle-mastic hybride OTTOCOLL M500. Le profilé de recouvrement
peut être adapté sans problème en longueur.

Recouvrement de l'angle

Pour réaliser des angles extérieurs parfaits, PROSTILT offre un angle sortant (E) préfabriqué en usine. Son montage s’effectue par accrochage sur deux languettes de réception de deux clips, qui ont été posés préalablement sur le plateau supérieur du plot.

PROSTILT  avec espaceurs

Informations complémentaires

A. PROSTILT espaceurs
B. PROSTILT tapis de sécurité
C. PROSTILT  pied de réglage basic
D. PROSTILT  tapis de caoutchouc granulé

  • Des clips d’écartement avec pad en néoprène assurent un écart constant par rapport au mur
  • Joints homogènes grâce à des écarteurs de joint intégrés
  • Découplage du revêtement de la terrasse dans tous les sens
  • Prévention des risques de dommages liés au gel

Pose / Mise en oeuvre

Au niveau des bords des terrasses de toiture ou de la transition des terrasses à la maçonnerie, on utilise le clip d’écartement PROSTILT avec pad en néoprène (A). Celui-ci doit être posé sur le plateau, où il est maintenu par les écarteurs de joint. Le clip d’écartement permet d’obtenir un joint constant de 10 mm par rapport au mur ou aux éléments adjacents à la toiture de terrasse. Cette méthode permet d’assurer que l’étanchéité de la terrasse de toit ne soit pas endommagée en cas de dilatation ou de mouvement de la surface du revêtement.

Des joints ouverts, homogénes

Les écarteurs de joint intégrés au plot assurent l’aspect homogène des joints. Les joints ouverts amortissent par ailleurs automatiquement les dilatations longitudinales et évacuent l’eau de pluie et toute autre forme d’humidité. Le revêtement de la terrasse est durablement découplé du sol par la structure de plots et les joints ouverts, ce qui permet d’éviter les risques de dommages liés au gel. Résumé

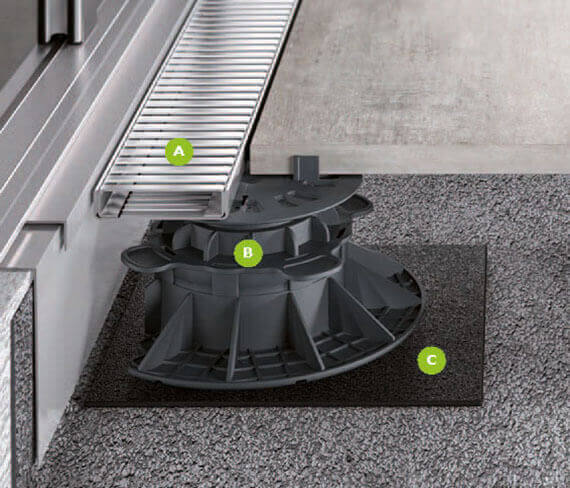

PROSTILT avec caniveau de drainage

Informations complémentaires

A. PROSTILT  set de caniveau
B. PROSTILT pied de réglage basic
C. PROSTILT  tapis de caoutchouc granulé

Pose / Mise en oeuvre

Selon les prescriptions de la norme DIN 18040-2, il convient d’installer des caniveaux de drainage aux zones de transition des terrasses aux espaces habitables, devant toutes les porte-fenêtres ou autres moyens d’accessibilité, pour éviter la pénétration de l’eau à l’intérieur en cas de fortes précipitations ou de présence de congères de neige. Selon le type de construction, le set de caniveau (A) est installé soit directement soit légèrement déporté avec une dalle entretoise au niveau de la fenêtre. À cet effet, le caniveau doit être posé et fixé par vis sur la moitié du plateau du pied de réglage. Il convient ensuite de poser unilatéralement ou bilatéralement les dalles appropriées, adjacentes au caniveau. De hauteur identique aux dalles, le caniveau est ainsi installé à fleur avec celles-ci.

Pose avec bordure

Pose / Mise en oeuvre

La configuration de terrasse qu’on rencontre le plus fréquemment est le dallage posé à fleur avec une bordure. La zone de transition des bordures aux dalles en céramique pose cependant souvent des problèmes en raison de mouvements des matériaux. Ce type de problème peut également être résolu avec les clips d’écartement PROSTILT. Ils protègent notamment la céramique et fixent les dalles par rapport à la bordure.



Réalisation d’une bordure avec le profilé en T PROFORM TOS

Pose / Mise en oeuvre

Le profilé pour balcons et terrasses PROFORM TOS représente une seconde solution en cas de faibles hauteurs de la structure. Lors de la pose, l’aile d’appui perforée est fixée sur le plateau du plot, où ultérieurement, elle est maintenue en supplément par le propre poids des dalles. D’une hauteur de 75 mm. le profilé offre un beau design de terminaison par rapport à la surface de la terrasse.



Pose du Systéme PROSTILT - Ètape par Ètape

La pose (standard)



Le raccordement á la bordure et au mur

Réalisation d’une marche / et du recouvrement de finition

L'installation du caniveau

Types de pose et positionnements
